بست رادیکالی به قطعه اتصالی اطلاق میشود که برای تقاطع در دیوارها یا اتصال دیوار به سازه به صورت مفصلی و با فاصله مجاز بین دو جزء (دیوار و دیوار یا دیوار و سازه) استفاده میشود. فاصله بین دیوار و سازه و دیوار با دیوار باید با مصالح تراکم پذیر نرم پر گردد، تا از آسیب بین دو جزء جلوگیری شود. این فاصله معادل یک صدم ارتفاع برای اعضای عمودی و بیشترین دو مقدار (۲٫۵ سانتیمتر و خیز ماکزیمم تیر) برای اعضای افقی میباشد.
بست رادیکالی چیست ؟
جهت اتصال دیوار به اعضای سازهای استفاده میشود. این بست با داشتن فاصلهای به اندازه ۳ سانتیمتر از اعضای سازهای، موجب ایجاد اتصال نرم جهت انتقال بار دیوار به سازه و عدم تخریب دیوار میشود. این بست با نامهای بست اتصال و بست U نیز سناخته میشود. بست رادیکالی به جهت اتصال دیوار به اعضای سازهای استفاده میشود. این بست نیز جایگزین قلاب و هوک در دیوارهای با ملات بستر نازک (چسب) شده است. این بستها نیز باید دارای ضخامت ۲ میلیمتر باشند. باید دقت داشت که این دیوار فاصلهای معادل یک درصد ارتفاع کف تا کف را بین دیوار و عضو عمودی سازهای ایجاد کنند. لذا به فاصله داخل بستهای رادیکالی باید بیش از هر مشخصه دیگر آن دقت شود.
بلوک هبلکس، نوعی بلوک سیمانی سبک است که وزن کم و اجرای آسان آن، موجب کاربرد گسترده این بلوک در صنعت ساختمان سازی شده است. هنگام اجرای دیوار هبلکس، از بست هبلکس استفاده میشود. این امر موجب مقاوم سازی و یکپارچه سازی دیوار میشود. بستهای هبلکس به هدف مقاوم سازی دیوار مورد استفاده قرار میگیرند و نتیجه مشترک دارند، اما روش اجرای آنها با یکدیگر متفاوت است. در این مقاله از هوملکس به بررسی بستهای هبلکس از جمله بست رادیکالی میپردازیم.
کاربرد بست هبلکس چیست؟
بستهای هبلکس به منظور اجرای صحیح و اصولی دیوار هبلکس و همچنین اتصال درست دیوارها به یکدیگر بر اساس پیوست ششم آیین نامه ۲۸۰۰ زلزله ایران مورد استفاده قرار میگیرند. ابعاد بستهای تولید شده مطابق با استانداردهای آیین نامه ۲۸۰۰ بوده و جنس آنها از فولاد گالوانیزه است. دلیل استفاده از فولاد گالوانیزه برای تولید این محصول، مقاومت آن در برابر زنگ زدگی و خوردگی است.
انواع بست هبلکس
در این بخش به بررسی انواع بست هبلکس میپردازیم.

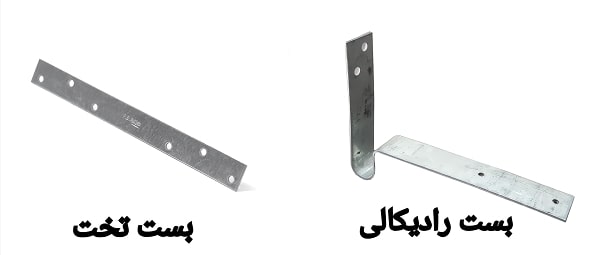

بست ثابت
بست ثابت، که به آن بست خطی یا بست تخت هم میگویند، درواقع جایگزینی برای میلگرد بستر است. یکی دیگر از نامهای این بست، بست مکانیکی است. علت این نامگذاری، حفظ مکانیکی دیوار و توزیع یکنواخت بارهای وارده به دیوار است. بست ثابت در طولهای ۲۰ و ۳۳ سانتیمتر و با ضخامت ۱، ۱٫۵ و ۲ میلیمتر تولید میشود. عرض این بست ۲٫۵ سانتیمتر است.
بست ثابت به منظور یکپارچه سازی محل اتصال بلوکها مورد استفاده قرار میگیرد. استفاده از این بست در اجرای دیوار هبلکس، دیوار را در برابر زلزله مقاوم میسازد. برای اجرای این بست ابتدا لازم است محل قرارگیری آن را بر روی بلوک، به وسیله شیار زن تخلیه کنیم. سپس بست ثابت را بر روی بلوک قرار داده و آن را توسط پیچ و مهره محکم میکنیم. معمولا هر دو یا سه ردیف در میان، از این بست استفاده میشود، به این ترتیب حدود سه یا چهار بست در هر متر مربع از دیوار به کار میرود.

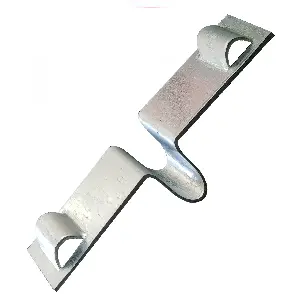

بست رادیکالی
بست رادیکالی جهت اتصال دیوار به سایر اعضای سازهای مورد استفاده قرار میگیرد. این بست باید به اندازه ۳ سانتیمتر از اعضای سازهای فاصله داشته باشد تا به این صورت اتصالی نرم ایجاد کرده و با انتقال بار دیوار به سازه موجب عدم تخریب دیوار میشود. بست اتصال و بست U نیز از دیگر اسامی این بست هستند. بست رادیکالی جایگزین قلاب و هوک در دیوارهای با ملات بستر نازک است. این بست در طولهای ۲۸ و ۳۲ سانتیمتر و ضخامتهای ۱، ۱٫۵ و ۲ میلیمتر تولید میشود.
بست ال
در ویرایش قدیم آیین نامه ۲۸۰۰، بست ال به عنوان بست اتصال بین دو دیوار معرفی شده بود. اما در آیین نامه جدید گفته شده است که دیوارها باید به وسیله بست رادیکالی به یکدیگر متصل شوند. در ویرایش جدید این آیین نامه از بست ال به جهت اتصال به نما استفاده میشود. از بست ال به جهت اتصال نمای تر به بلوک استفاده میگردد. بست ال در طول ۳۲ سانتیمتر و ضخامتهای ۱، ۱٫۵ و ۲ میلیمتر به تولید میرسد.
بست کرکرهای
بست کرکرهای جایگزینی ارزان قیمت برای بست ثابت است اما استانداردهای لازم را ندارد. این بست کاربرد گستردهای در صنعت ساخت و ساز دارد اما این کاربرد گسترده، دلیلی بر استاندارد بودن و تایید این بست نمیشود. استفاده از بست کرکرهای باید با اخذ مجوز از طراح سازه یا مشاور پروژه صورت گیرد. بست کرکرهای باید بین هر دو بلوک در در تمامی بندهای دیوار مورد استفاده قرار گیرد.
این بست از ورقی فولادی و مستطیل شکل که حالتی موجدار به آن داده میشود به وجود میآید. استفاده از بست کرکرهای بسیار آسان بوده و برای استفاده از آن نیازی به تخلیه بلوک با شیار زن نیست. تنها کافیست این بست را به صورت عمودی بر روی بلوک قرار داده و با چکش پلاستیکی به آرامی بر روی آن ضربه زد. به واسطه این کار، بلوکها به صورتی مستحکم به یکدیگر متصل شده و دیوار حالتی یکپارچه و محکم به خود میگیرد.
مزایای بست هبلکس چیست؟
افزایش ایمنی ساختمان
استفاده از بستهای هبلکس موجب بالا رفتن ایمنی سازه میشود. همانگونه که پیش تر گفته شد، از بستهای هبلکس به منظور مقاوم سازی و یکپارچه سازی ساختمان و دیوارهای آن در برابر زلزله و نیروهای جانبی استفاده میشود. به این ترتیب عملکرد سازه در مقابل زلزله بهبود یافته و ایمنی آن بالا میرود.
سهولت در اجرا
اجرای بست هبلکس بسیار آسان بوده و برای این عمل نیازی به استفاده از نیروی متخصص و ماهر نیست.
قیمت به صرفه
بستهای هبلکس هزینه بالایی ندارند. با استفاده از این محصول، میتوان با حداقل هزینه، ایمنی ساختمان را به حد زیادی بالا برد. این مورد، مزیتی فوق العاده برایی بست هبلکس محسوب میشود.
کاربرد بست رادیکالی هبلکس
بست رادیکالی به جهت اتصال دو دیوار به یکدیگر، و یا اتصال دیوار به سایر اعضای سازهای به کار میرود. همانگونه که گفته شد، این بست در فاصله ۳ سانتیمتری بین دیوار و ستون اجرا میشود. این فاصله موجب میشود تا بارهای وارد شده به دیوار، به صورتی صحیح به ستون و تیر منتقل شود و در نتیجه در هنگام زلزله، دیوار آسیب کمتری ببیند. به این صورت دیوار کمتر دچار ترک خوردگی و حتی تخریب خواهد شد.
قیمت بست رادیکالی
قیمت بست رادیکالی، مستقیما با قیمت فولاد رابطه دارد. به طور کلی عواملی همچون وزن بست رادیکالی، نوع پروژه، سادگی یا دشواری اجرا و .. در تعیین قیمت آن تاثیرگذار میباشد. برای اطلاع از قیمت به روز این محصول، با کارشناسان مجموعه هوملکس تماس بگیرید.
خرید بست رادیکالی
به هنگام خرید یک محصول، آنچه بر قیمت آن اولویت دارد، کیفیت محصول است. برای آنکه خریدی رضایت بخش داشته باشید، باید بهترین و معتبرترین شرکت و فروشگاه را انتخاب کرده و محصول مورد نظر خود را خریداری کنید. شما مشتریان گرامی میتوانید برای خرید بست رادیکالی و انجام مشاوره رایگان، با مجموعه هوملکس تماس حاصل فرمایید.
تقاطع دو دیوار، نقش قاب و میانقاب
قابها در واقع همان فریمهای ساختمانی هستند. میانقابها به هرگونه عارضه نظیر دیوارها، بازشوها و … که در داخل یک قاب ساختمانی به صورت توپر اجرا شوند، گفته میشود. اما دلیل تاثیر میانقاب و اهمیت آن، این است که در هنگام زلزله و یا هرگونه حرکت جانبی، دیوار به عنوان مانعی برای حرکت سازه عمل میکند و به دلیل سختی بیشتر سازه، باعث تخریب دیوار و آسیب وارده به اجزای دیگر سازه و ایجاد خطر برای افراد ساکن در آن میشود.
لذا باید از اثر میانقاب بر قاب سازهای جلوگیری کرد. این اقدام تحت عنوان طراحی لرزهای اجزای غیر سازهای در پیوست ششم آیین نامه ۲۸۰۰ باید انجام پذیرد و ملاک طراحی و اجرا نیز همین آیین نامه و راهنمای آن (نشریه۸۱۹) میباشد.
راهکارهای نوین اجرای وال پست
برای اجرای وال پست (نگهدارنده دیوار) یا به طور کلی برای اجرای دیوار و حفاظت آن در برابر بارهای جانبی چند راه حل کلی به عنوان ایدههای اجرایی در آیین نامه مطرح شده است.
- اجرای نبشی کشی به صورت منقطع و سرتاسری
- اجرای ناودانی به صورت منقطع و سرتاسری
- اجرای دیوار با الیاف شیشه و ناودانی
- اجرای دیوار با الیاف شیشه و بست رادیکالی
لازم به ذکر این نکته است که در سازههای با درجه اهمیت بالا نظیر مراکز درمانی، الزاما باید از المانهای سرتاسری در تمامی مقاطع دیوارها استفاده کرد.
همچنین استفاده از انواع روشهای لازم برای طراحی، نیازمند طراحی دقیق دیوار و بارهای وارده بر اساس پارامترهای مختلف طراحی است.
استفاده آسان از بست رادیکالی برای تمام بلوکها
یکی از راه کارهای ارزان و سریع برای اجرای دیوار و اتصال دو دیوار به یکدیگر یا اتصال دیوار به سازه، برای بلوکهای هبلکس یا بلوکهای با چسب، استفاده از بست رادیکالی است. با استفاده از بست رادیکالی میتوان ناودانی یا هر نوع اتصال دیگری را در تقاطع دیوار به سازه حذف کرد.

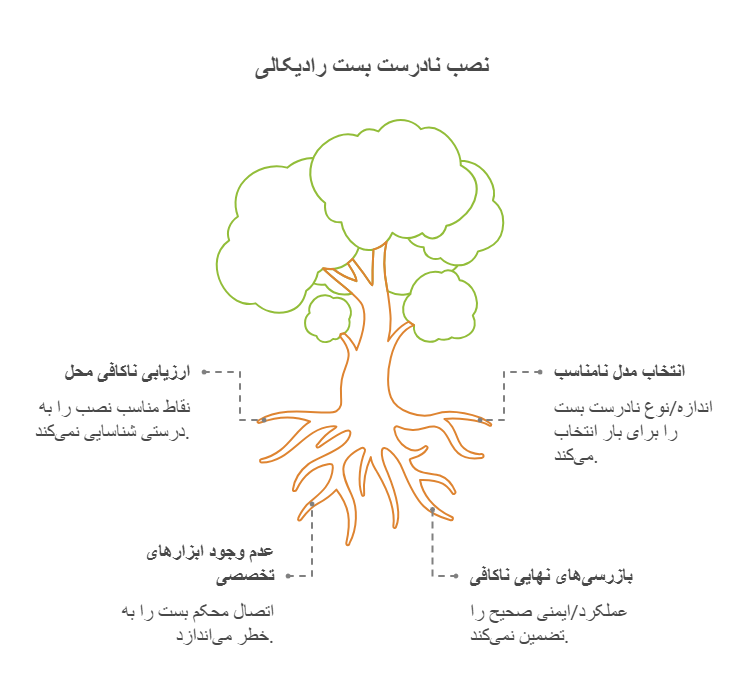

راحتی و ایمنی در اجرای دیوارچینی با استفاده از بست رادیکالی
بست رادیکالی به دلیل سهولت در اجرا و سهولت نصب در تمامی سازهها، جایگزینی راحت، اقتصادی، سریع و ایمن (مطابق با آیین نامه ۲۸۰۰) برای ناودانی و نبشی در اجرای دیوار است. این بست در سازههای فلزی به سازه جوش و در سازههای بتنی به وسیله اتصالات چرخشی (نظیر رول بولت، رول پلاک و …) به سازه متصل میشود. همچنین در تقاطع دیوارها به وسیله میخ گالوانیزه به دیوارها متصل میگردد.
مزایای استفاده از بست رادیکالی برای اجرای هشتگیر در دیوارچینی
- کاهش قابل توجه هزینه اجرای الزامات دیوارچینی
- کاملا استاندارد و مطابق با پیوست ششم آیین نامه ۲۸۰۰ و نشریه ۸۱۹
- افزایش سرعت اجرای دیوارچینی
- عدم نیاز به نیروی انسانی متخصص برای اجرای بست رادیکالی و کاهش هزینه اجرا
در صورت تمایل به کسب اطلاعات بیشتر راجع به سایر بستها واتصالات هبلکس، به صفحه “بستهای هبلکس” مراجه فرمایید.
